您當前的位置:首頁 -> 產品中心

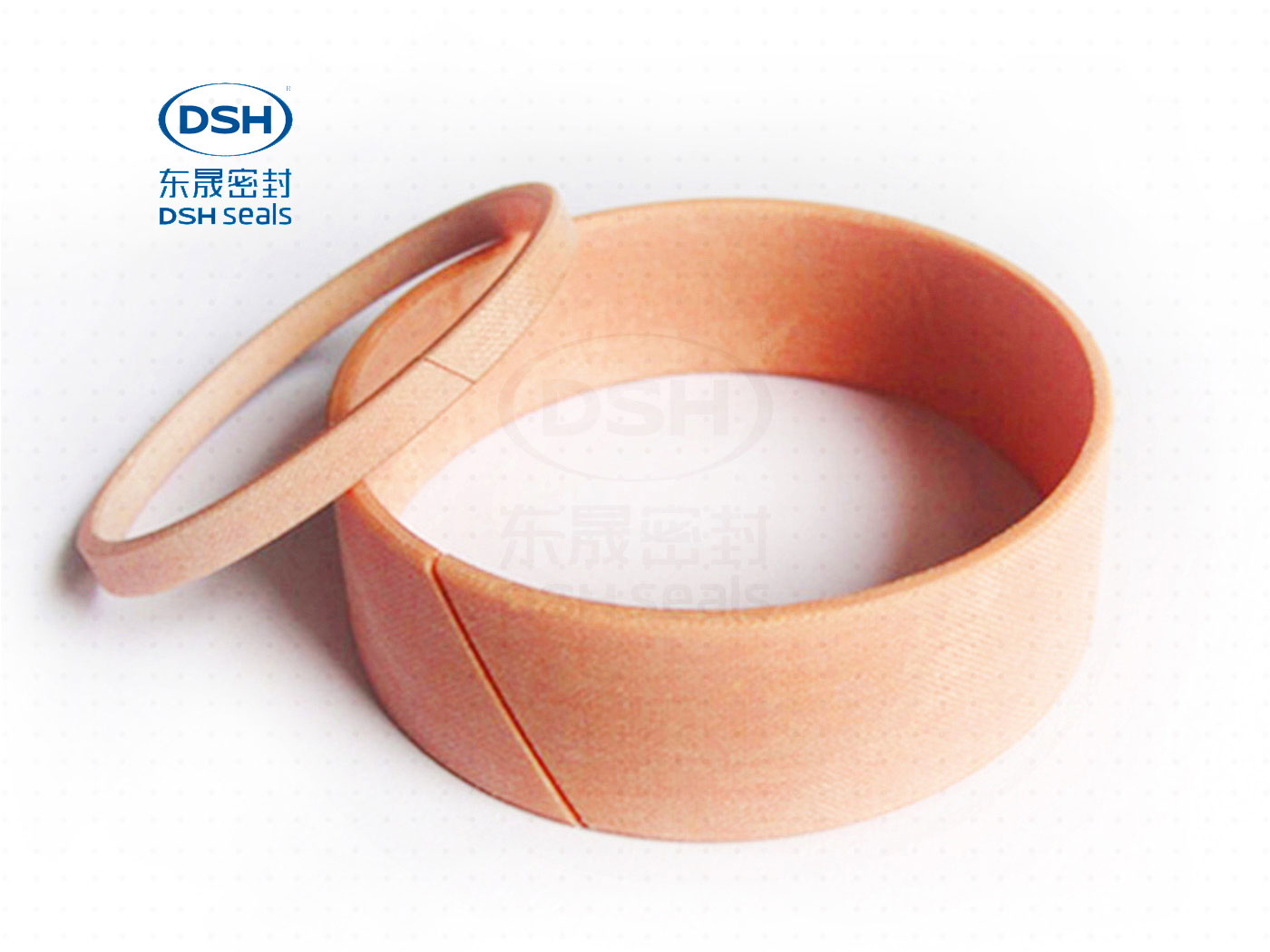

導向環DST3

  • 代碼:DST3
  • 壓力≤(MPa):-
  • 速度≤(m/s):1
  • 溫度℃:-60/+120
  • 材料:酚醛夾布
  • 介質:液壓油、阻燃液、水、氣
  • 應用:移動式液壓設備,重載油缸,標準油缸,軋機,油壓機
  • 訂購熱線:400-0087-996
產品詳情

-導向元件

導向環DST3


導向環DST3
導向環DST3 - 導向元件

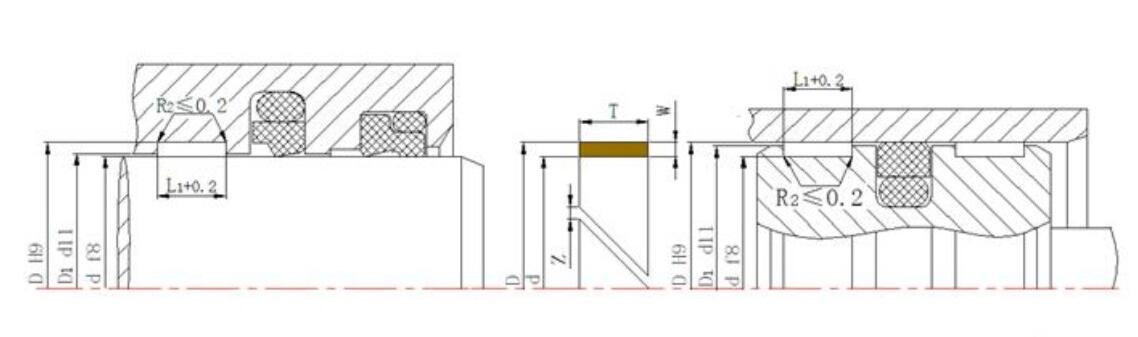

導向環DST3截面圖

導向環DST3 - 導向元件

導向環DST3 - 型號規格表
型號Type
描述
代碼
整卷式 Roll
不倒角不壓花
DST1
倒角壓花
DST2
只倒角
DST3
只壓花
DST4
環型 Ring
軸孔通用不開口
DST5
軸孔通用不開口
DST6
軸用
DST 5800 系列(詳見49頁)
孔用
DST 5900 系列(詳見49頁)
為方便廣大客戶下單,我司將不同導向帶,導向環的代碼(訂貨號)重新擬定如上
導向環DST3 - 導向元件
描述 Description
代號 Code
C320  一種用熱固性樹脂制成的復合材料。
C320
C320 , a composite material made of thermosetting resin
C932  一種酚醛樹脂浸入精細棉織物的復合材料。
C932
C932 , a composite material made of A kind of phenolic resin mixed in fine cotton fabric.
C380 一種織物增強行復合材料。
C380
C380, A fabric enhanced composite material
為方便廣大客戶下單,我司將不同導向帶,導向環的材料代碼重新擬定如下
導向環DST3 - 導向元件
單向與雙向作用液壓活塞桿導向環
編號
d D T

L1  +0.2

z
DST5803 8-20 d+3 3.0 3.2 1.5
DST5804
15-35 d+5 4.0 4.2 2.5
DST5806
20-75 6.1 6.3 2.5
DST5808
30-250 7.9 8.1
DST5809
35-300 9.5 9.7

DST5815

120-900 14.8 15.0
DST5820
200-900 19.5 25.0
DST5825
300-900 24.5 30.0
DST5830
300-999 29.5

編號

d D T L1  +0.2
z
DST5854
15-35 d+4
4.0 4.2 2

DST5856

20-75 6.1 6.3 2
DST5858
30-250 7.9 8.1
DST5859
35-300 9.5 9.7

DST5865

120-900 14.8 15.0

DST5870

200-900 19.5 20.0

DST5875

300-900 24.5 25.0

導向環DST3 - 導向元件

單向與雙向作用液壓活塞導向環
編號
d D T

L1  +0.2

z
DST5903 15-20 d+3 4.0 3.2 1.5
DST5904
20-40 d+5 3.0 4.2 2.5
DST5906
25-80 6.1 6.3 2.5
DST5908
40-270 7.9 8.1
DST5909
40-320 9.5 9.7

DST5915

125-900 14.8 15.0
DST5920

200-900

19.5 20.0
DST5925
300-900 24.5 25.0
DST5930
300-999 29.5 30.0

編號

d D T L1  +0.2
z
DST5954
20-40 d+4
4.0 4.2 2

DST5956

25-80

6.1 6.3 2
DST5958

40-270

7.9 8.1
DST5959

40-320

9.5 9.7

DST5965

125-900

14.8 15.0

DST5970

200-900

19.5 20.0

DST5975

300-900 24.5 25.0
DST5980
300-999
d+4
29.5 30.0 2

導向環DST3 - 導向元件

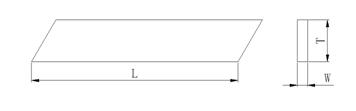

自行裁切帶子時,請參考以下公式

When cutting the wear strips, please refer to the following formula.


軸用 For Rod: L=c*(d+w)-k[ mm ]
孔用 For Rod: L=c*(D-w)-k[ mm ]
D=孔徑 Bore diameter [ mm ]
d=軸徑 Rod diameter [ mm ]
W=產品厚度 Ring thickness  [ mm ]
c=3.11材料因子  material factor
工作溫度120°C 以下 k=0.8  for operating temperatures ≤ 120°C.
工作溫度超過 120°C   k=2.0  only for applications>120°C

導向環DST3 - 導向元件

整卷長度(大約) Length of per PTFE Strip Roll

厚度 Thickness
1 1.5 2 2.5 3 3.5 4 4.5 5 6
整卷長度( 米)Length of Roll (M) *
66 42 32.5 26

20.5

18 15.5 14 12 9.5
* 僅供參考。實際供貨時可能會有細小差別。For Reference only.There may have minimum difference.
導向環DST3 - 導向元件

訂貨范例 Order Example for srandard versiom: 槽寬 L1=20mm,帶子厚度 W=2.5mm,材料為PTFE, 成卷

Groove Width L1=20mm;Ring Thickness W=2.5; Material =PTFE, Order in roll
訂貨號 Order Code : DST 20*2.5

特殊要求如壓花﹑倒角﹑預切﹑特殊材料﹑切口類型,訂貨時請予以注明

For special design such as Empaistic structure,Chamfer edge,Split ring,Special material and/or cut type,please indicate.

導向環DST3 - 導向元件

標準槽寬 Suitable for Groove Width
 槽寬L1
Groove Width
2.5 3.2 1 4.2 5.6 6 6.3 8.1 9.7 10 12 15 20 25 30 40 50
可提供各種寬度產品 Further sizes are available
導向環DST3 - 導向元件

標準產品厚度 Available Ring Thickness
產品厚度 Ring Thickness  W
1 1.5 1.55 2 2.5 3 4 5 6
可提供各種厚度產品 Further sizes are available

導向環DST3 - 導向元件

如何貯存密封件?
密封件作為密封配件之一,在工業生產行業中應用廣泛,且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境,而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話,就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件,才能更好地保存密封件。
橡膠密封件 液壓密封件

一、避免高溫

     密封件的存放室溫在30℃以下,避免密封件產生高溫老化;

二、避免空氣、塵埃     密封件必須存放在密封包裝內,避免和空氣中的水分或塵埃接觸;

三、避免強光照射

     密封件必須避開強光照射,避免密封件被空氣中臭氧侵蝕或提早老化。各種密封其性能影響因素是不同的,如機械密封(填料密封等)影響因素有溫度、介質、磨損、所承受壓力等。

注:各種密封其性能影響因素是不同的,如機械密封(填料密封等)影響因素有溫度、介質、磨損、所承受壓力等。

密封件

密封件產品生產流程及東晟密封件4大優勢特點

導向環DST3 - 導向元件結構設計圖-導向環DST1 .jpg
